產品型號：LSK-FCX
依照GB4208-93(等效采用IEC60529-2001)《外殼防護等級(IP代碼)》設計制造,適用于電氣
產品進行第一位特征數字為5和6(IPX5和IPX6)的砂塵試驗.防塵試驗箱能夠提供非層流狀的載
塵垂直循環氣流,可定時控制;同時配置對被試產品外殼內進行抽氣的真空泵,并可調節抽氣量
和壓差;另外,箱內配置氣流溫度控制裝置,以保證試驗在標準要求的環境條件下進行.
本試驗箱依照標準要求,采用人工模擬塵埃環境來檢驗試品的防塵能力,其具體要求和合格
判定標準應按照GB4208-93(IEC60529-2001)或產品標準要求.

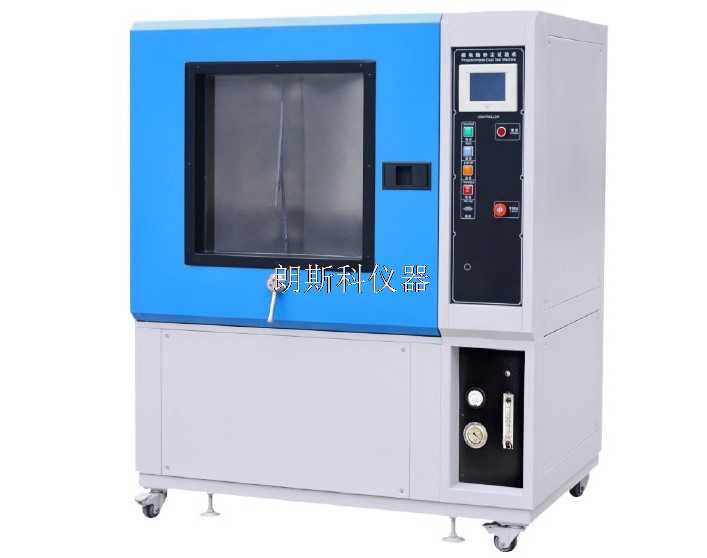

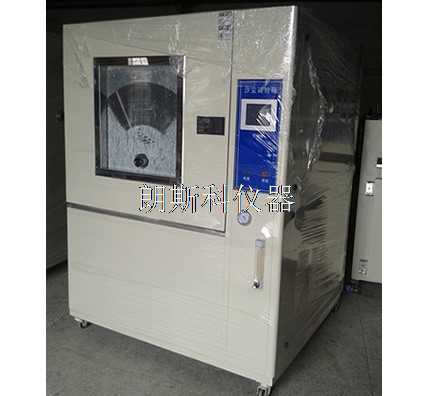

沙塵試驗箱（防塵試驗箱）：
一、概述
LSK-FCX型防塵箱是依照GB4208-93(等效采用IEC60529-2001)《外殼防護等級(IP代碼)》設計制造,適用于電氣產品進行第一位特征數字為5和6(IPX5和IPX6)的砂塵試驗.
本試驗箱能夠提供非層流狀的載塵垂直循環氣流,可定時控制;同時配置對被試產品外殼內進行抽氣的真空泵,并可調節抽氣量和壓差;另外,箱內配置氣流溫度控制裝置,以保證試驗在標準要求的環境條件下進行.
本試驗箱依照標準要求,采用人工模擬塵埃環境來檢驗試品的防塵能力,其具體要求和合格判定標準應按照GB4208-93(IEC60529-2001)或產品標準要求.
二、主要技術參數
標準依據 | GB4208-93、IEC60529-2001 |
環境條件 | 空氣溫度:0～35℃ 相對濕度:25%～75%RH 大氣壓力:86～106kpa |
供電電源 | 額定電壓:AC220V 額定頻率:50HZ 輸入功率:2KW |
工作室尺寸 | 500*600*750mm |
工作室溫度 | 室溫～70℃,可設定調控 |
滑石粉用量 | 2kg/m3 |
抽氣真空泵 | 抽氣流量(0～6)L/min |
壓差(負壓):0～2kpa | |
試品電源 | AC220V,50HZ(備有測試用引線孔) |
型號尺寸：
1．型號：LSK-FCX
2．工作尺寸：W500*D600*H750（mm）可定制
3. 外箱尺寸：W850*D950*H1650（mm）可定制
技術參數：
1．溫度范圍：RT+10℃～70℃
2．相對濕度：45~75%RH(濕度不能超過75%RH)
3．金屬篩網標稱線距：50um
4．線間標稱間距：75um
5．滑石粉用量：2kg/m3
結構與材質
1．外箱材料：A3鋼板靜電噴涂(米黃色)
2．內箱材料：SUS304不銹鋼板
3．箱門上帶有大型觀察窗，并配有刮塵器
4. 密封性好，試驗完成后箱門內壁附有粉塵，開箱門不振動不會有砂塵撒落在地上。
控制系統：
1．控制儀表：進口數顯儀表
（1）吹砂時間（1s~99h可調）
（2）振擊時間（1s~99h可調）
（3）負載時間（1s~99h可調）
（4）工作時間（1S~99h可調）
2．主要配置：循環離心風機、振擊電機、加熱管、過濾網、計時器砂塵密度儀等
3．真空系統：配有壓力計、空氣過濾、調壓三聯件、連接管（OPTION：真空泵另配訂貨時請說明）
結構及面板說明
本防塵試驗箱的結構及工作原理與GB4208-93(IEC60529-2001)
相同,并增設了氣流加熱裝置,以便于在環境溫度較低或濕度較大的情況下使用.系統在工作時,先將烘干的標準滑石粉按2kg/M3放入砂塵箱內,然后放入試品(對于第一種類型的試品要與真空管聯接好,啟動真空泵,并調節流量及壓差到規定值),再啟動風機,使工作室形成高密度塵霧狀,至設定的運行時間(一般為8h)為止。
操作說明：
使用前的準備
電源連接:
將本防塵箱電源線(三相四線:A、B、C、N)通過外設保護開關(用戶配置)與電源連接。
用導線將防塵箱背面底部的接地端“”與大地可靠連接.
氣流方向調整:
將面板按鈕開關均置于釋放狀態(關斷).然后接通外設保護開關,再接通防塵箱背面的開關.
關閉防塵箱的前門,按下“電源”開關(紅燈亮),然后再按下“風機”開關,此時,防塵箱內出風口處應有氣流吹出(或見到出廠試機時的殘留滑石粉噴出).否則,應關斷電源,在外設保護開關處將本機電源線的A、B、C三相任意兩條線相交換連接,然后再接通電源與風機,氣流便會從箱內頂部的出內正常吹出.
滑石粉干燥處理:
取出滑石粉2kg用紗布袋封好置于干燥箱內烘干處理5h以上備用.
其余滑石粉也可烘干后放在密封的容器內.
試驗操作說明
控制面板置位:
將面板按鈕開關置于釋放(關斷)狀態.
將流量計旋鈕置于適中位置,順時針—流量減小,逆時—流量增大.
定時器設定:
總運行時間:根據標準要求可進行按鍵設定,一般最大運行時間設定8h(出廠已設定8h)
震擊時間:出廠時設定為震擊30S,可以通過按鍵改變?cè)O(shè)定值,其中左側按鍵為震擊時間設定,右側按鍵為停止時間設定.中間和右端按鍵為H、M、S(時間單位)設定.
3.溫度控制:
●按下“電源”、“風機”和“加熱”開關,此時溫度表顯示當前氣流溫度值(上)和溫度設定值(下).如若改變氣流溫度,可按▼(減小) 、▲(增大)進行改變?cè)O(shè)定值.氣流溫度便控制在設定值以下.但這個設定值要經過一定的時間才能達到,并有一段時間沖現象.
4. 試驗準備:
對于標準中規定的第一種類型試樣,應將其外殼上的開孔與防塵箱內的抽氣管密封聯結(或在外殼上鉆孔后密封聯結).
將試樣置于砂塵箱內擱架上(居中)
注意事項
1. “真空”開關:不可隨意接通,以避免在抽氣管未與試樣密封聯結的情況下,吸入大量粉塵而造成過濾器堵塞!平時可用膠塞將吸氣口密封,以免誤操作.
2. 過濾器的清潔:打開防塵箱右側板(上),可見到過濾器,在正常情況下使用20次后進行一次清潔.
3. 滑石粉的更換:首次加入滑石粉在試驗20次后更換.先打開防塵箱右側板(下),可見風機渦輪箱,打開渦輪箱的手動鎖緊門,用毛刷掃出滑石粉,輕拍砂塵箱會有殘留在箱壁的滑石粉流下,清潔完畢,將門鎖緊.
4. 防止滑石粉在防塵箱內受潮:可在試驗之前進行加熱預運行1h.但應注意加熱溫度不應超過60℃,加熱之后待箱內溫度恢復到常溫時再進行測試.
5. 門內在試驗之后會有滑石粉殘留現象,應及時用毛刷清除.
沙塵試驗箱（防塵試驗箱）主要技術參數：
標準依據 | GB4208-93、IEC60529-2001 |
環境條件 | 空氣溫度:0～35℃ 相對濕度:25%～75%RH 大氣壓力:86～106kpa |
供電電源 | 額定電壓:AC220V 額定頻率:50HZ 輸入功率:2KW |
工作室尺寸 | 500*600*750mm |
工作室溫度 | 室溫～70℃,可設定調控 |
滑石粉用量 | 2kg/m3 |
抽氣真空泵 | 抽氣流量(0～6)L/min |
壓差(負壓):0～2kpa | |
試品電源 | AC220V,50HZ(備有測試用引線孔) |
